RY型离心式热油泵-邯郸市祯源泵业制造有限公司

RY型离心式热油泵

型号规格
用途及特点
外形及安装尺寸
使用和维护
安装和检查
结构图
故障排除
特性曲线

型号	流量 m3/h	扬程 m	转速 r/min	配用功率 (kW)	气蚀余量 NPSH(m)
20-20-100	4.5	15	2825	0.75	08
50-32-150	8	22	2840	1.5	1.6
50-32-160	10	25	2840	2.2	1.8
65-40-160	12.5	25	2880	3	2.2
50-50-170	12.5	32	2890	4	2.5
65-50-180	32	32	2900	5.5	2.7
65-50-170	40	25	2900	5.5	2.7
80-50-180	40	40	2900	7.5	3.1
80-50-170	60	20	2900	7.5	3.1
100-65-190	60	38	2930	11	3.9
100-65-200	80	40	2930	15	3.5
100-65-220	58	50	2930	15	3.5
100-65-230	100	55	2940	22	3.6
125-100-190	155	30	2940	22	3.6
100-65-240	100	70	2950	30	4.1
100-65-257	100	80	2950	37	3.6
125-100-220	160	45	2950	37	3.6
125-80-250	160	60	2970	45	5
125-100-257	200	60	2970	55	6
125-100-260	260	70	2970	75	6.8
125-100-270	300	70	2970	90	8
125-100-270	220	85	2970	90	6
150-125-270	340	76	2970	110	8.5
150-125-270	400	78	2970	132	9.8

RY系列导热油泵是吸取了国内外各类先进的热油循环泵的特点研制的,在我国载热体加热系统中行到广泛的使用，具有结构合理、技术先进、效率高、在热态下能长期稳定运转无泄漏、无附加冷却系统安全可靠等特点，已经进入石油、化工、橡胶、塑料、制药、编织印染、筑路、食品等各个工业领域，主要用于输送不含固体颗粒的弱腐蚀性高温液体，使用温度≤350oC，是一种理想的热油循环泵。

产品特点

具有结构合理、技术先进、效率高、在热态下能长期稳定运转无泄漏、无附加冷却系统安全可靠等特点流量 4.5～400m3/h扬程15～85m，转速2900r/min

产品用途

RY型导热油泵该泵可广泛使用于石油、油脂、锅炉、建筑、养路、制药、塑料、橡胶、含成纤维纺织、印染，食品等工业领域，是一种理想的热载体介质循环泵.

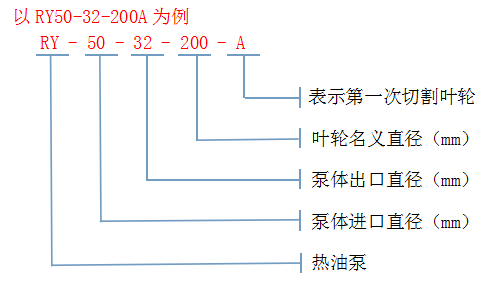

RY型离心式热油泵型号含义

水泵主要材料的耐腐蚀性能(供参考)

介质	浓度 (％)	聚丙烯		浓度 (％)	A B C
介质	浓度 (％)	25°C	50°C	浓度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
盐酸	<36	√		<38	√	√
氢氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氢氧化钠	100	√			√	√
重鉻酸钾	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
电镀液		√			Ο	Χ
照相液		√			√	√

介质	浓度 (％)	不锈钢		浓度 (％)	陶瓷
介质	浓度 (％)	25°C	50°C	浓度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
盐酸		Χ			△	△
氢氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氢氧化钠	70	√	√		Ο	Χ
重鉻酸钾	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
电镀液					△	△
照相液		△			△	△

注：△为优良；√为良好；Ο为可用，但有明显腐蚀；Χ腐蚀严重，不适用。

PVDF的物理机械性能

性能	单位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔点范围	0c	155-170
折光率	n25D	1.42
成型收缩率	%	2-3
拉伸强发(屈服)	Mpa	28-41
拉伸强发(断裂)	Mpa	31-52
伸长率(断裂)	%	100-400
冲击强度(无缺口)	KJ/m	107-214
压缩强度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
极限氧指数(l0 I)	%	44
燃烧速率		V-D
电阻率	u194	1.0x10 15
介电常用数	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化学介质性能

化学介质	浓度 (％)	最高使用温度℃	化学介质	浓度 (％)	最高使用温度℃	化学介质	浓度 (％)	最高使用温度℃
盐酸	36	135	氢氧化氢	<10	85	乙醇		135
硫酸	<60	120	氢氧化氢	50	50	乙醚		50
硫酸	80-93	95	碳氧化铵		110	甲醛	37	50
硫酸	90	65	碳氧化钙		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸纳	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氢钠	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	盐水		135	甲苯		85
醋酸	80	80	磷酸氢钠	水溶液	120	苯酚		50
醋酸	100	50	磷酸钙	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化钙	水溶液	135	萘		95
三氯醋酸	50	50	氧化钾	水溶液	135	氯甲烷		135
草酸		50	氧化铵	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化铁	水溶液	135	四氯化碳		135
氢氟酸	40-100	95	硫酸亚铁	水溶液	135	氯乙烷		135
氢氟酸	40	120	硫酸铵	水溶液	135	1.2三氯乙烷		135
氢溴酸	50	130	硫酸铵	水溶液	135	1.1.2三氯乙烷		65
过氧酸	10	95	硝酸钠	水溶液	135	四氯乙烷		120
过氧酸	70	50	磷酸铵	水溶液	135	氯乙烯		95
次氯酸纳	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸钾		100	二氧化碳		80	二氯乙烯		110
铬酸	<40	80	二氧化氯		75	天然气		135
铬酸	50	50	二氧化氯		65	燃料油		135
高猛酸钾		120	氯	元素	95	石蜡油		120
过氧化氢	<30	95	溴	元素	65
过氧化钠		95	碘	元素	65

氟塑料的而腐蚀性能表(仅供参考)

		温度，℃
介质	浓度%	25	200	介质	浓度%	温度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
发烟硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
发烟硫酸		√	√	丙酸		√	√
盐酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸点）
氢氟酸		√	√	甲基丙烯酸		√	√	√（沸点）
氢溴酸		√	√	丁酸		√	√	√
氢碘酸		√	√	辛酸		√	√	√
氢氰酸		√	√	月桂酸		√	√	√
亚硝酸		√	√	软脂酸		√	√	√
亚硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亚油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
铬酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富马酸		√	√	√
砷酸		√	√	柠檬酸		√	√	√
硒酸		√	√	烟酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介质	浓度%	温度，200 ℃
氢氧化钠		√
氢氧化钾		√
氢氧化铵		√
氢氧化镁		√
氢氧化钙		√
氢氧化铝		√
氢氧化钡		√
氢氧化铁		√
氢氧化亚铁		√
镍盐		√
硫酸镍		√
硝酸镍		√
氯化镍		√
锌盐		√
硫酸锌		√
硝酸锌		√
氯化锌		√
